Схемы установки компенсаторов

Схемы установки сдвиговых компенсаторов для компенсации сдвигового перемещения

Схемы установки сдвиговых компенсаторов для компенсации сдвигового перемещения



Компенсаторы применяются для восприятия осевых перемещений, которые переводятся в боковые перемещения. При избыточном давлении или в вакууме стяжные стержни принимают на себя силы реакции от активного поперечного сечения компенсатора.

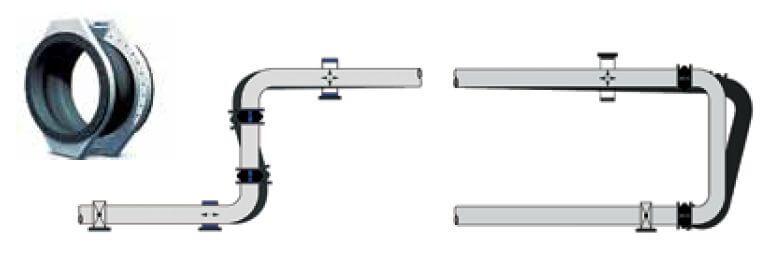

Схемы установки угловых компенсаторов для компенсации угловых перемещений

Схемы установки угловых компенсаторов для компенсации угловых перемещений



Компенсаторы для восприятия осевых перемещений, которые переводятся в угловые перемещения. Шарниры принимают на себя при повышении или понижении давления силы реакции от активных поперечных сечений компенсаторов. Оси вращения шарниров должны располагаться перпендикулярно к осевому перемещению.

Карданные компенсаторы для угловых перемещений

Карданные компенсаторы для угловых перемещенийКомпенсаторы для восприятия осевых перемещений



Компенсаторы для восприятия осевых перемещений, которые переводятся в угловые перемещения. Шарниры принимают на себя при повышении или понижении давления силы реакции от активных поперечных сечений компенсаторов.

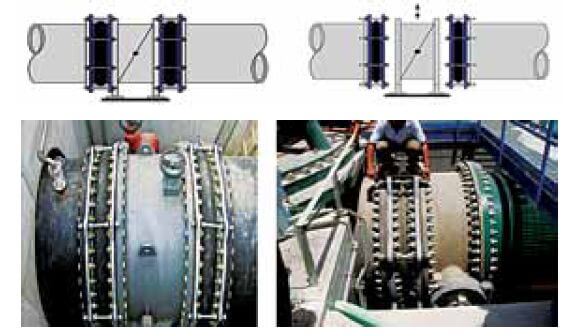

Схема установки резинокордных компенсаторов для демонтажа промышленных устройств

Схема установки резинокордных компенсаторов для демонтажа промышленных устройствДля выравнивания неточностей монтажа или для упрощения монтажа или демонтажа могут применяться стяжные компенсаторы. С одной стороны, стяжные стержни препятствуют передаче сил реакции на подключенную арматуру. С другой стороны, после откручивания фланцевого соединения при помощи фланца затяжки, резиновый компенсатор может высаживаться на свой максимально возможный осевой путь смещения, чтобы создать свободное пространство для демонтажа арматуры.

Схема установки резинокордных компенсаторов с насосным агрегатом, перекачивающим жидкость с абразивными частицами

Схема установки резинокордных компенсаторов с насосным агрегатомБлагодаря компенсаторам на насосы исключается влияние системы трубопровода, предотвращая тем самым передачу сил и напряжения. Мы рекомендуем установку со стороны патрубка нагнетания стяжных компенсаторов, чтобы исключить распорные усилия компенсатора на патрубок насоса. Со стороны всасывания при вакууме более 0,8 бар необходимо использовать компенсатор с вакуумным опорным кольцом. Компенсаторы со стороны всасывания и нагнетания должны устанавливаться как можно ближе к штуцерам насоса.

Схема установки резинокордных компенсаторов для увеличения осевого перемещения (предварительное растяжение компенсатора)

Схема установки резинокордных компенсаторов



Для увеличения осевой компенсации перемещений компенсатор при монтаже может предварительно натягиваться на свое максимально возможное растяжение. Для компенсаторов с поворотным фланцем при растягивании существует опасность того, что уплотняющий шов выскочит из паза свободного фланца. Если необходимо иметь предварительные натяжения более 10 мм, то следует разъединить фланцевое соединение в другом месте. Теперь компенсатор можно установить без натяжения, а затем снова закрыть открытое перед этим место разъединения фланца.

Схема установки резинокордных компенсаторов для увеличения поперечного перемещения (предварительное поперечное растяжение компенсатора)

Схема установки резинокордных компенсаторов для увеличения поперечного перемещения Для увеличения боковой компенсации перемещения компенсатор при монтаже можно предварительно натянуть на максимально возможное боковое смещение против направления движения. В рабочем режиме он смещается через нулевую точку на противолежащую сторону. Таким образом, боковая компенсация удлинения может увеличиваться почти на 100 %. Для компенсаторов с поворотным фланцем при предварительном натяжении существует опасность того, что уплотняющий шов выскочит из паза свободного фланца. Если необходимо иметь предварительные натяжения более 5 мм, то следует разъединить фланцевое соединение в другом месте. Теперь компенсатор можно установить без натяжения, а затем снова закрыть открытое перед этим место разъединения фланца.

Схема установки разгруженных резинокордных компенсаторов

Применение разгруженных компенсаторов предоставляет возможность отказаться от использования неподвижных опор, предназначенных для восприятия распорных усилий в обычном трубопроводе. В отличие от обычных компенсаторов, разгруженные обеспечивают компенсацию деформации трубопроводов любых видов и их сочетаний одновременно с восприятием распорных усилий, являющихся результатом давления и эффективной площади (зависит от DN сильфона (Dm)). Использование разгруженных компенсаторов представляется особенно выигрышным в случаях, когда проектировка неподвижных опор затруднена в связи с величиной распорных усилий, нехваткой пространства или невозможностью установки опор. Компенсатор проектируется таким образом, что эффективная площадь компенсатора большего размера в два раза превосходит эффективную площадь компенсатора меньшего размера.

Осевой разгруженный резинокордный компенсатор

Компенсация распорных усилий осевыми компенсаторами обеспечивается с помощью использования дополнительной (промежуточной) резинокордной вставки, эффективная площадь которой в два раза превосходит эффективную площадь двух остальных резинокордных вставок. Образуемое распорное усилие переходит по трубе во фланец, затем в затяжки и промежуточный фланец, после чего компенсируется внутренним давлением, образующимся в вставке большего размера.

Компенсация распорных усилий выражается по следующей формуле:
Распорное усилие = Dm1^2 * pi / 4 * P = Fтруба = Fсильфон1 =
Fзатяж. = Fсильфон2 = (Dm2 ^2 - Dm1^2) * pi / 4 * P.

разгруженный резинокордный компенсатор с внешними затяжками



Рисунок иллюстрирует разгруженный резинокордный компенсатор с внешними затяжками. Затяжки переносят распорные усилия.

Приведенная выше конструкция предназначена для компенсации осевых смещений. Компенсация сдвиговых смещений становится возможной при изменении конструкции путем установки дополнительного компенсатора и промежуточного патрубка с одной из сторон компенсатора.

разгруженный резинокордный компенсатор, компенсирующий распорные усилияРисунок иллюстрирует разгруженный резинокордный компенсатор, компенсирующий распорные усилия, приходящиеся на угловые части трубопровода.

Приведенные типы компенсаторов пригодны для восприятия осевых удлинений на отводе трубы без передачи сил реакции от повышенного или пониженного давления на прилегающие фиксированные опоры. Угловые разгруженные компенсаторы применяются тогда, когда из-за недостатка места возможна только осевая компенсация.

Источник: статьи Международного журнала ТПА. Трубопроводная арматура и оборудование. №4 (61) 2012, №5 (62) 2012, №6 (63) 2012, №1 (64) 2013, №2 (65) 2013
