Типы компенсаторов: металлические, тканевые, резинокордные

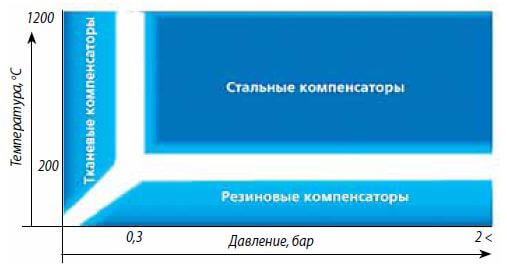

Во всех отраслях промышленности используются металлические, тканевые и резинокордные компенсаторы. Их применение в промышленности зависит от следующих факторов: давления и температуры, что указано в следующей диаграмме:

Тканевые компенсаторы применяются при давлении до 0,3 бар и до температуры среды до 1200 °С. Резинокордные компенсаторы используются при температурах до 200 °С и давлении более 0,3 бар. Металлические компенсаторы применяются. при температуре выше 200 °С и высоких давлениях среды. В области пограничных параметров возможно использование различных компенсаторов. Чем темнее цвета области диаграммы, тем вероятнее мы находимся в области применения соответствующих компенсаторных факторов.

Источник: статьи Международного журнала ТПА. Трубопроводная арматура и оборудование. №4 (61) 2012, №5 (62) 2012, №6 (63) 2012, №1 (64) 2013, №2 (65) 2013
