Резинокордовые компенсаторы DITEC (Германия)

Компания Ditec была основана Манфредом Адамом в 1973 году в городе Китцингене (Германия) и специализируется на производстве резинокордовых компенсаторов, которые с успехом используются в промышленности. Резинокордовые компенсаторы Ditec (Германия) изготавливаются из специального синтетического каучука с кордным армированием.

Расчетный срок службы компенсатора Ditec составляет 20 лет, причем в процессе эксплуатации резиновый компенсатор не требует обслуживания и ремонта. В течение всего срока службы такой компенсатор выдерживает циклические смещения относительно первоначального положения при монтаже, кратковременные деформации осевого сжатия или удлинения, а также кратковременные деформации в боковом направлении.

Компенсаторы Ditec допускают внезапное прекращение циркуляции жидкости, формирование вакуума и последующее резкое восстановление и сохраняют свою работоспособность и устойчивость после восстановления потока.

Резиновые компенсаторы поглощают осевые, боковые и угловые смещения, возникающие в результате теплового изменения длины трубопроводов, предотвращают передачу механических вибраций станков, аппаратов или насосов на подсоединенные трубопроводы и компенсируют напряжения или неточности монтажа. Они могут быть использованы при работе с агрессивной средой, при температурах до 200 ⁰C. В этом случае внутренняя поверхность обрабатывается силиконом. Также данные компенсаторы применяются для гашения вибраций, передаваемых по трубопроводам от различных агрегатов, а также для создания надежных уплотнений в трубопроводах различных инженерных систем.

Резиновые компенсаторы применяются для гашения вибраций на технологических линиях, для создания надежных уплотнений в трубопроводах различных инженерных систем. Резиновые компенсаторы Ditec также используются на атомных станциях для организации подвода и циркуляции воды в трубопроводах АЭС. Такие компенсаторы успешно компенсируют негативное влияние нагрузок, действующих на патрубки конденсаторов турбин АЭС и на патрубки насосов.

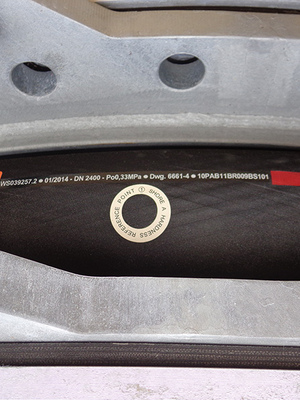

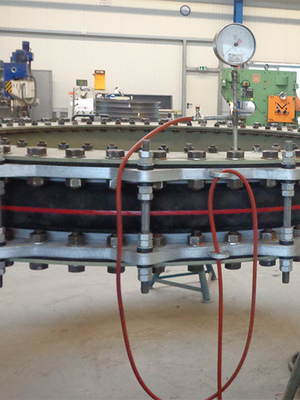

Качество изготовления резинокордовых компенсаторов подтверждается планами качества и испытаниями на прочность и герметичность в заводских условиях. Система управления качеством Ditec соответствует стандарту DIN EN ISO 9001. В июне 2008 года предприятие было сертифицировано согласно OHSAS 18001. Компания имеет разрешение Комиссии по ядерной безопасности KTA 1401 и является сертифицированным поставщиком для ядерных систем объединения VGB. Расчеты для производства резиновых компенсаторов выполняются согласно Директиве ЕС о напорном оборудовании PED 97/23/EC, имеется также разрешение на применение знака CE до категории III. Расчет и назначение размеров осуществляются согласно всем действующим международным стандартам (DIN, ANSI, AWWA или BS). В соответствии с требованиями заказчика возможно изготовление продукции по специальным размерам.

Применение:
Системы водяного охлаждения, опреснительные установки, снабжение питьевой водой, производство комплектного промышленного оборудования (например, в трубопроводах, на насосах, как элементы крепления, на конденсаторах и резервуарах)

Номинальный диаметр:
от DN 100 до DN 4000, возможны промежуточные размеры.

Монтажная длина:
Стандартная LE = от 150 до 400 мм другие размеры — по заказу клиента.

Давление:
В зависимости от номинального диаметра — до 25 бар.
Вакуумная плотность до 0,8 бар абс, с вакуумным опорным кольцом до 0,05 бар абс.

Компенсаторы Ditec воспринимают:

• тепловое расширение;
• механическую вибрацию;
• акустические колебания;
• и напряжения в трубопроводах, арматурах и насосах.

Кроме того, они применяются:

• для шумоизоляции;
• в качестве элементов креплений на трубопроводной арматуре;
• для приема монтажных допусков;
• в качестве уплотнения проходов трубопровода через стены.

Cферы применения компенсаторов Ditec:

• электростанции по производству электроэнергии;
• мусоро- и шламосжигательные установки;
• химическая промышленность;
• техника для фармацевтики и рафинирования;
• газо- и водоснабжение;
• приборо-, машино- и моторостроение;
• цементная и рудообогатительная промышленность;
• судостроение;
• вентиляционная техника, техника кондиционирования воздуха и инженерные системы зданий и сооружений;
• металлургические, сталеплавильные и прокатные заводы;
• бумажная и пищевая промышленность;
• погрузочно-разгрузочная техника.

Типы компенсаторов и их применение

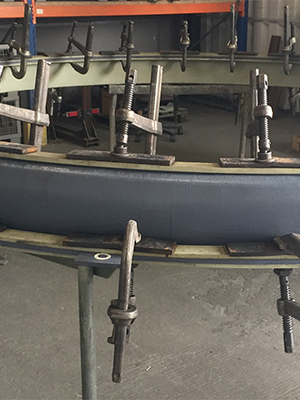

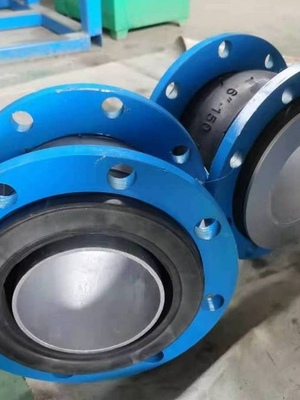

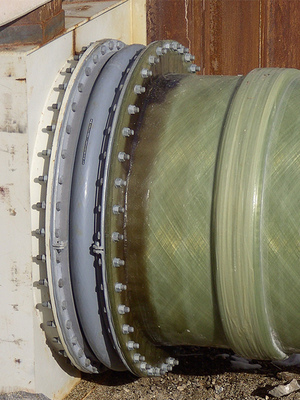

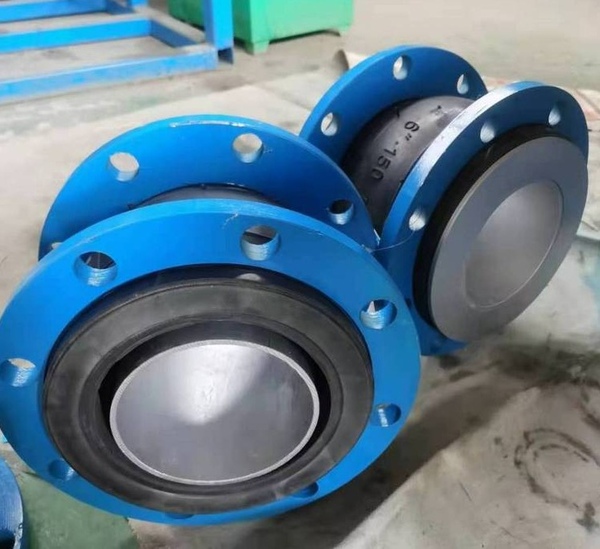

Резинокордовый компенсатор Ditec с фланцами под крепление:

• трубопроводы водяного охлаждения;
• трубопроводы подачи питьевой воды;
• сооружения для водоподготовки;
• трубопроводы нефтеперерабатывающих производств;
• судостроительная промышленность.

Резинокордовый компенсатор Ditec с внутренним покрытием политетрафторэтиленом:

• технологические трубопроводы агрессивных сред (химическая промышленность);
• канализационные предприятия;
• сырьевая промышленность.

Резинокордовый компенсатор Ditec для повышенных давлений, диаметром до 4000 мм:

• трубопроводы водяного охлаждения;
• трубопроводы подачи питьевой воды;
• сооружения для водоподготовки;
• трубопроводы нефтеперерабатывающих производств;
• судостроительная промышленность.

Резинокордовый компенсатор Ditec для дренажных систем грунтовых вод:

• уплотнение для трубопроводов, расположенных в земле, на входе в инженерную систему здания;
• уплотнение, предохраняющие насосные станции и шахты машинных отделений от затопления.

Резинокордовый компенсатор Ditec для систем вентиляции и увода выхлопных газов:

• для присоединения вентиляционнях систем на всасывании и напоре, подсоединение быстрозакрывающихся затворов, подсоединение к вентиляционной трубе, в системе отбора и оценки проб, в системе вентиляционных фильтров;
• в вентиляционных каналах для воспринятия расширений, воздействий от землетресения и вибраций/смещений строительных конструкций;
• в каналах отвода газов при горении для температур до бООС на время до 120 минут;
• резинокордовый компенсатор Ditec галтельного типа для уплотнения горловин конденсатора турбины;
• данный резиновый компенсатор применяется в таких областях, как горловина конденсатора турбины.

Уплотнения для герметизации всех типов щелей на опасных производствах:

• уплотнение между фундаментной плитпй и стенами реакторного отделения и корпусом вспомагательных систем;
• уплотнения рам дверей вентиляционных каналов на всасывании и напоре а также шкафов электораспределительных устройст и спасательных камер;
• упругое уплотнение между помещениями парогемераторов и их перекрытиями, а также между этими перекрытиями и стенами помещений парегенераторов;
• надувное уплотнение/перекрытие для отделения реакторного зала от открытого реактора при замене топливных элементов;
• уплотнение щелей строительных конструкций между основной плитой и стенами.

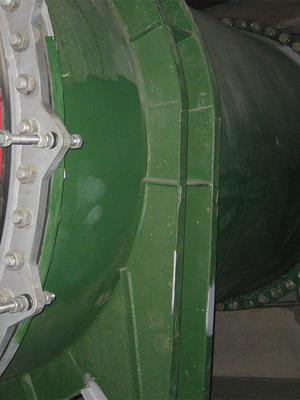

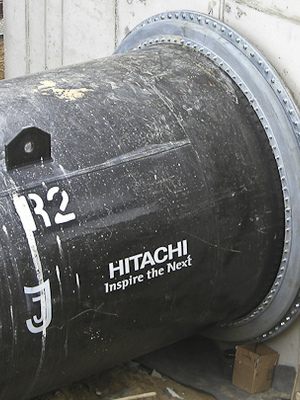

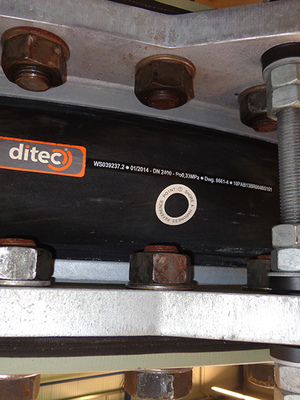

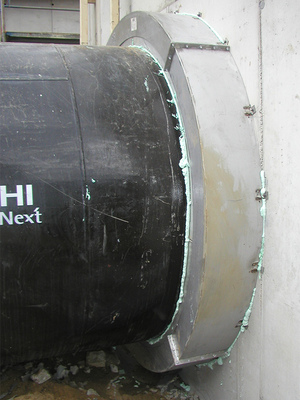

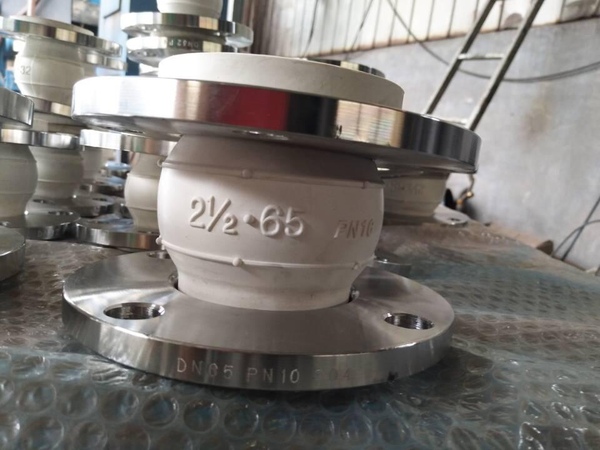

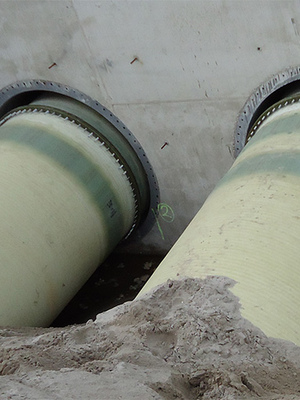

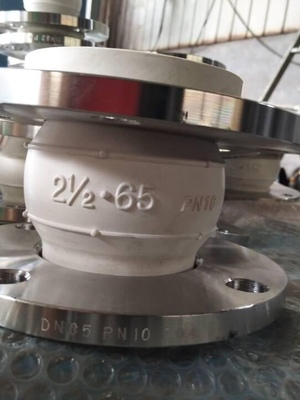

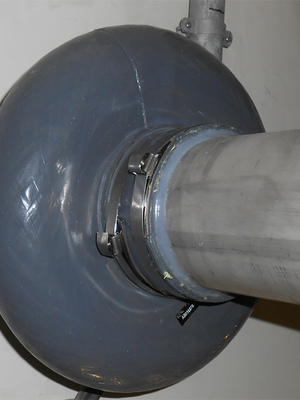

Уплотнители для трубных проходок через стены и потолки

Область применения данных компенсаторов — трубные проходки через стены и потолки. Защитные покрытия для стен используются, чтобы предотвратить проникновение в здания грунтовых вод при повышении их уровня вследствие наводнения или затопления. Они компенсируют осевые, боковые и угловые смещения, возникающие из-за осадки здания и изменения длины трубопроводов.

Благодаря специальной технологии вулканизации возможна поставка защитных покрытий с монтажным стыком, который позволяет выполнить их установку после прокладки трубопровода. К тому же замеры производятся непосредственно на месте будущей установки, что позволяет изготовить компенсатор по индивидуальным размерам. При этом учитывается возможный эксцентриситет между трубой для транспортировки среды и проходной трубой.

Применение:
Электростанции, производство промышленного комплектного оборудования, арматурные шахты, машинные отделения (напр., при осадках здания на проходах трубопровода через стену или пробивках через резервуар, уплотнения против грунтовых вод на теплотрассах).

Номинальный диаметр:
стандартные — до DN 4000. Также возможны промежуточные размеры и комбинирование номинальных диаметров.

Монтажная длина:
Стандартная LE = от 150 до 250 мм. Другие монтажные длины — по запросу.

Давление:
В зависимости от номинального диаметра — до 2,5 бар. Вакуум или внешнее избыточное давление без вакуумного опорного кольца не допускается.

Сорт резины:
EPDM, IIR, CSM, NBR, CR, FPM, Q (силикон)

Осевое сжатие/Осевое растяжение

Боковое перемещение/Угловое перемещение

Подводя итоги, можно сказать, что основная функция резинокордовых компенсаторов заключается в поглощении перемещений, вибрации, давления, теплового расширения, т.е снижении воздействия данных факторов на трубопровод. Резиновые компенсаторы по сравнению с металлическими обладают неоспоримым превосходством, которое состоит в большей мобильности благодаря адаптивности и гибкости. Их основное преимущество — устойчивость к коррозии и истиранию.

Следующей выгодой по сравнению с другими компенсационными устройствами, бесспорно, является стоимость, простота в обслуживании и более широкий спектр применения.
