Применение резинокордных компенсаторов для трубопроводов

Установка компенсатора уплотненияКовалёв Василий, эксперт по компенсаторным технологиям, член редколлегии журнала ТПА

Введение

Устанавливая резинокордные компенсаторы при проектировании трубопроводной системы, можно значительно снизить вероятность многих проблем, таких как вибрация, шум, деформация, коррозия.

Резинокордный компенсатор является гибким соединением, изготовленным с использованием природных или синтетических эластомеров и тканей. Резинокордные компенсаторы используются, когда необходимо обеспечить снятие напряжения в трубопроводах вследствие тепловых и механических вибраций или перемещений трубопроводных систем. Гибкость и одновременные движения в различных направлениях, снижение вибраций и шума являются одними из ключевых особенностей резинокордного компенсатора.

В последние годы значительно увеличились требования, связанные с защитой от шума. Резиновые компенсаторы способны уменьшить в трубопроводах шум, а упругие элементы резинокордового сильфона в сборе с ответными фланцами способны значительно уменьшить шумы низкой частоты.

Резиновые компенсаторы снижают передачу вибрации и защищают оборудование и персонал от вредного воздействия вибрации.

Преимущества

  • Обеспечивают компенсацию осевых, сдвиговых и угловых смещений.
  • Имеют звукоизоляционные свойства.
  • Компенсируют неточности сборки трубопроводных линий.
  • Обладают коррозионностойкостью.
  • Имеют долгий срок эксплуатации.
  • Не требуют ухода.
  • Обладают устойчивостью по отношению к температурам.
  • Компенсатор выравнивает неровные поверхности трубы фланца и обеспечивает непроницаемое уплотнение.
  • Присущие натуральным и синтетическим эластомерам, резинокордные компенсаторы не подвергаются усталостным разрушениям.

Применение

Резинокордные компенсаторы уплотнений используются для уплотнения трубопроводов, расположенных в почве и входящих в здания, для защиты от затопления насосных станций, арматурных шахт и машинных помещений при наводнениях и дождях, при оседании здания или трубопровода, при землетрясениях, для ограничения распространения радиоактивности при строительстве АЭС, при пожарах и распространении огня. Благодаря специальной технологии вулканизации возможна поставка защитных покрытий с монтажным стыком, который позволяет выполнить их установку после прокладки трубопровода.

К тому же замеры производятся непосредственно на месте будущей установки, что позволяет изготовить компенсатор по индивидуальным размерам. При этом учитывается возможный эксцентриситет между трубой для транспортировки среды и проходной трубой.

Конструктивные особенности

Компенсатор представляет собой цилиндр с компенсационным гофром и двумя фланцами. Фланцами компенсатор крепится к фланцам закладных деталей внешней оболочки и к фланцам шлюза.

Компенсатор состоит из гомогенно вулканизированной конструкции:

  • усиливающего слоя тканого стеклокорда;
  • упругого эластичного слоя силиконового каучука;
  • 2-х огнестойких слоев силикатной ткани.

Герметичность во фланцевых соединениях обеспечивается:

  • равномерной затяжкой болтовых соединений к фланцам шлюза;
  • специально выполненным уплотняющим сварным швом в месте установки шпилек на фланце шлюза.

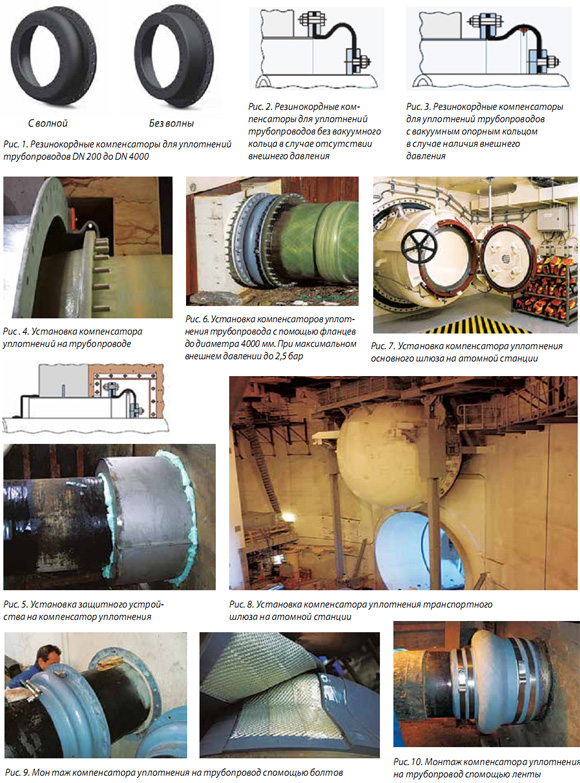

установка резинокордных уплотнений в компенсаторах

Источник: Международный журнал Трубопроводная арматура и оборудование "№3(72/2)2014"
