Шестеренчатый насос DESMI ROTAN серии HD
Сверхмощный шестеренчатый (шестеренный) насос из чугуна для высоковязких, некоррозионных продуктов. Серия насосов HD предназначена для перекачки высоковязких жидкостей в особо тяжёлых условиях.
Шестеренчатые насосы серии HD могут перекачивать светлые и темные нефтепродукты, сульфатное мыло, смолы, битумы, краски, лаки, технологических жидкостей и т.д.
Шестеренчатые насосы HD выпускаются в трех основных конфигурациях: с предохранительным клапаном, без предохранительного клапана, и c рубашкой обогрева корпуса.
Для проектных организаций наша компания предоставляет чертежи выполненные в программе AutoCAD.
Насосы этой серии комплектуются электродвигателями с возможностью частотного регулирования взрывозащищенного исполнения фирм: WEG EQUIPAMENTOS, Getriebebau NORD Gmbh, СEMP srl, применяемые при температуре окружающей среды от +50 °С до -47 °С.
Насосы DESMI ROTAN этой серии успешно работают на ООО «Бискотт-плюс», ОАО «Кондитерском концерне Бабаевский», КФ «Красная Заря», ОАО «Селенгинском целлюлозо-картонном комбинате», «Хенкель», «Илим», «Невском топливном терминале», ЗАО «Русский бисквит», «Бриджстоун Тайер Мануфактуринг СНГ» и многих других.
Технические характеристики насосов DESMI ROTAN серии HD
| Производительность: | до 170 м3/ч |
| Частота вращения ротора: | до 1750 об/мин |
| Давление: | до 16 бар |
| Всасывающаяся способность: | до 0.5 бар вакуума при запуске до 0.8 бар вакуума в рабочем режиме |
| Вязкость: | до 250 000 сСт |
| Температура: | от -60 °C до 250°C |
Размеры насосов серии HD
| Все конфигурации | E | ER | Вес насоса | Вес клапана | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | A | B* | C* | D | E | F | G | H | J | K | L | M | N | P | Q | V | X | AA | Y | Z | ||
| HD26 | 1” WPT«мама» или 115 854-Ø1425 | 45 | 28 | 90 | 50 | Ø7 | 40 | 249 | 60 83 | 71 | 79 | 126 | 50 | 70 | 34 | 115 | 202 | 5,5 | 2 | |||
| HD33 |
1 1/4”WPT«мама» или 1401004-Ø1832
|
45 | 28 | 90 | 50 | Ø7 | 40 | 253 | 60 83 | 71 | 79 | 126 | 60 | 80 | 38 | 115 | 202 | 6 | 2 | |||
| HD41 | 1 1/2”WPT«мама» или 150 1104-Ø1840 | 70 | 50 | 120 | 65 | Ø10 | 48 | 293 | 100 | 100 | 110 | 175 | 65 | 55 | 48 | 156 | 248 | 14 | 2 | |||
| HD51 | 165 | 125 | 4-Ø19 | 50 | 85 | 60 | 160 | 95 | Ø12 | 66 | 357 | 125 | 112 | 126 | 213 | 70 | 70 | 61 | 199 | 288 | 35 | 6 |
| HD66 | 185 | 145 | 4-Ø19 | 65 | 95 | 60 | 160 | 95 | Ø12 | 66 | 362 | 125 | 112 | 126 | 213 | 80 | 80 | 66 | 199 | 288 | 40 | 6 |
| HD81 | 200 | 160 | 8-Ø19 | 80 | 120 | 80 | 200 | 125 | Ø15 | 103 | 488 | 150 | 132 | 153 | 257 | 100 | 100 | 82 | 226 | 363 | 65 | 10 |
| HD101 | 220 | 180 | 8-Ø19 | 100 | 140 | 110 | 245 | 160 | Ø15 | 103 | 493 | 180 | 160 | 187 | 307 | 115 | 115 | 92 | 226 | 413 | 90 | 10 |
| HD126 | 250 | 210 | 8-Ø19 | 125 | 160 | 120 | 280 | 190 | Ø19 | 121 | 585 | 200 | 200 | 231 | 367 | 140 | 140 | 107 | 326 | 525 | 140 | 20 |
| HD151 | 285 | 240 | 8-Ø24 | 150 | 190 | 150 | 330 | 250 | Ø19 | 121 | 600 | 225 | 225 | 262 | 418 | 165 | 165 | 125 | 326 | 575 | 190 | 60 |
| CD201 | 340 | 295 | 8-Ø24 | 200 | 250 | 200 | 465 | 315 | Ø24 | 180 | 850 | 300 | 315 | 369 | 582 | 215 | 215 | 168 | 443 | 792 | 460 | 60 |

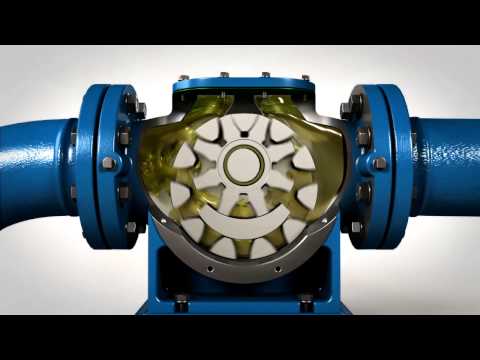

Видео-презентация шестеренчатого насоса DESMI ROTAN HD

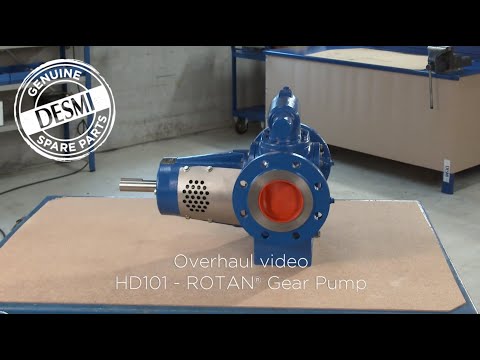

Видео разбора и ремонта насоса HD 101
- Каталог шестеренчатых насосов ROTAN (серии GP, HD, PD, CD, ED)
- Размеры насосов серии HD
- Руководство пользователя насосов DESMI ROTAN типов GP, HD, PD, CD, CC, EE
