Уплотнения в насосном оборудовании

Динамические уплотнения являются основной составной частью любых гидравлических машин (насосов, компрессоров) и неправильный подбор уплотнений может стать причиной преждевременного выхода из строя оборудования. Торцевые уплотнения бывают одинарные, двойные и «сухие» газовые, магнитная муфта.

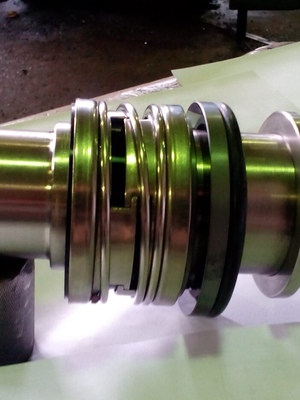

уплотнениеСамые распространенные, одинарные торцевые уплотнения, подразделяются на сальниковые, разгруженные или неразгруженные, картриджные. Механические одинарные торцевые имеют самое широкое применение в нефтегазовой, химической промышленности, пищевой промышленности и используются в шестеренчатых, винтовых, центробежных насосах. Компании DESMI и Maag используют многокомпонентные уплотнения, состоящие из 7-15 составных частей. Каждая из частей выполняет свою функцию. В качестве основных уплотнительных материалов пар трения применяются: карбиды вольфрама и кремния, более 15 видов графита, специальные виды керамики, а в качестве профильных эластомеров для колец: PTFE, EPDM, NBR, Silicon, неопрен. Элементы пружин, изготавливаются из специальных высокопрочных сталей. Уплотнения сконструированы таким образом, чтобы выдерживать широкий диапазон рабочих условий.

Так же следует знать,что перед запуском и замене уплотнений необходимо обязательно проверять центровку. Высокий уровень вибрации также является причиной быстрого выхода из строя механических уплотнений, поэтому рекомендуется периодически проводить измерение вибрации, согласно ISO 10816 и сравнивать значение со значениями в специальной таблице. Наиболее благоприятной является зона А, в которой максимальное среднеквадратичное значение виброскорости не должно превышать 0,70- 1.8мм\сек (для четвертого класса машин). И если вибрация превышает эти значения, то рекомендуется заменить уплотнение, которое не отвечает нормам безопасности. Картриджные уплотнения выполнены единым блоком и поэтому более удобны в замене, но неремонтнопригодны. Сальниковые или набивочные уплотнения –самые дешевые из всех типов уплотнений. Применимы до давления 10 бар и имеют недолгий срок службы. В массовом количестве использовались в битумных насосах.

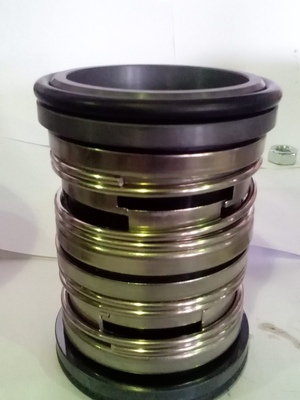

уплотнение1Двойные торцевые уплотнения применяются, когда необходимо полностью исключить утечку жидкости, например в случаях работы оборудования во взрыво, пожароопасных зонах. Такое уплотнение значительно дороже, чем одинарное, потому что для промывки второго торцевого уплотнения необходимо использовать сложную систему, состоящую из промывочного бачка, соединительных трубок для подачи затворной жидкости к торцевому уплотнению и систему КИП. Двойное уплотнение требует постоянного обслуживания и эксплуатируются на крупных заводах. С каждым годом такие уплотнения применяются все реже.

Наиболее эффективны в промышленности магнитные муфты. О первых разработках мы писали в предыдущих статьях. Конструктивно муфта состоит из двух роторов, вращающихся под действием магнитного поля. Скольжение ее исключено за счет образования магнитных потоков с обеих сторон. Не менее важным компонентом магнитной муфты является стакан-герметик. Он должен быть стоек к воздействию химической среды и поэтому изготавливается из керамики или полимера. Максимальная температура использования данного устройства 400-4500 С. Свыше этих температур магнит находящийся в роторе теряет свои магнитные свойства. Данные устройства все чаще применяются в промышленности из- за ужесточения экологических норм и повышения требований к насосному оборудованию.

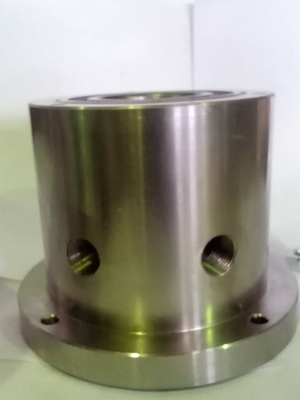

уплотнение2«Сухие» газовые уплотнения являются самостоятельным видом уплотнений. Их применение в конструировании очень ограниченно из-за применения их только в герметичных насосах, перекачивающих газовые среды. Одна из частей уплотнительной пары имеет канавки, проходя через них газ создаёт газовый слой. Этот слой величиной в несколько микрон образует так называемый газовый затвор, через который дросселирует небольшое количество рабочего газа.

Таким образом, в нынешнее время используется большое количество различных уплотнений в насосном оборудовании, различающиеся, как по своим ценовым, так и по эксплуатационным характеристикам.
