Резинокордные компенсаторы для уплотнений

Резинокордные компенсаторы уплотнений используются для уплотнения трубопроводов расположенных в почве и входящих в здания, и для защиты от затопления насосных станций, арматурных шахт и машинных помещений при наводнениях и дождях, при оседании здания или трубопровода, при землетрясениях для ограничения распространения радиоактивности при строительстве АЭС, распространения огня. Благодаря специальной технологии вулканизации возможна поставка защитных покрытий с монтажным стыком, который позволяет выполнить их установку после прокладки трубопровода. К тому же замеры производятся непосредственно на месте будущей установки, что позволяет изготовить компенсатор по индивидуальным размерам. При этом учитывается возможный эксцентриситет между трубой для транспортировки среды и проходной трубой.

Компенсатор представляет собой цилиндр с компенсационным гофром и двумя фланцами. Фланцами компенсатор крепится к фланцам закладных деталей внешней оболочки и к фланцам шлюза.

Компенсаторы уплотнений резинокордныеCостоит из гомогенно вулканизированной конструкции: усиливающего слоя тканого стеклокорда; упругого эластичного слоя силиконового каучука; огнестойких 2 слоев силикатной ткани. Герметичность во фланцевых соединениях обеспечивается: равномерной затяжкой болтовых соединений к фланцам шлюза; специально выполненным, уплотняющим, сварным швом в месте установки шпилек на фланце шлюза.

Резинокордные компенсаторы для уплотнений



Резинокордные компенсаторы для уплотнений DN 200 до DN 4000



компенсаторы с вакуумным опорным кольцом



С вакуумным опорным кольцом в случае внешнего давления

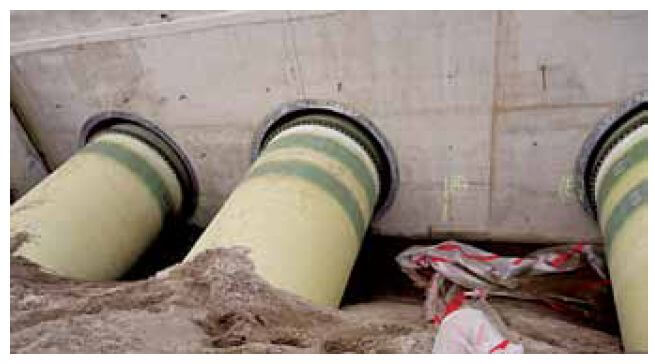

 Компенсаторы для дренажных систем грунтовых вод
Компенсаторы для дренажных систем грунтовых вод

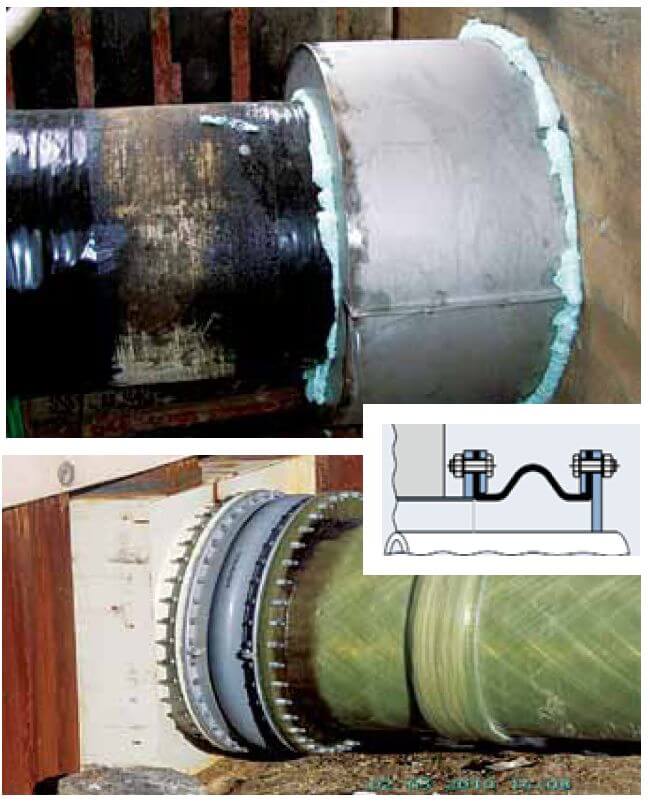

Установка защитного покрытия

Установка защитного покрытияКрепление с помощью фланцев из сплошной резины и стальных свободных фланцев. Для труб для транспортировки среды до диаметра 4000 мм. Могут выполняться для давления до 2,5 бар.

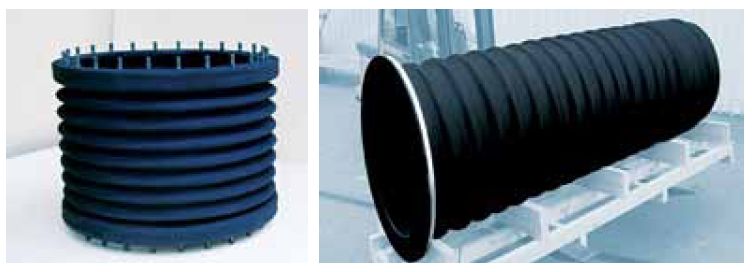

Специальные типы компенсаторов с завулканизованными стальными фланцами или шпильками

Специальные типы компенсаторов

Специальные типы компенсаторов



Надежная работа резинокордных компенсаторов подтверждена их успешной эксплуатацией на тепловых и атомных электростанциях Индии, Франции, Германии, Италии и в Скандинавских странах.

крепление с помощью фланцевВпервые в России осуществлена поставка резинокордных компенсаторов для 4 блока Белоярской АЭС с реакторной установкой БН-800, компенсаторы с расчетным сроком службы 20 лет и контролем их технического состояния в процессе эксплуатации. Расчетный срок службы резинокордных компенсаторов в 20 лет нашел поддержку среди опытных специалистов по эксплуатации Белоярской АЭС блок 4, поскольку их подход в выборе поставщика прежде всего направлен на снижение простоев при эксплуатации АЭС и обеспечение ее безопасности.

Несмотря на трудности, удалось внедрить в России компенсаторы в отрасль строительства атомных и тепловых электростанций. Изготовление компенсаторов осуществляется на фирме «Ditec Dichtungstecynik gmbh». Фирма «Ditec Dichtungstecynik gmbh» имеет производственные возможности изготовить резинокордные компенсаторы до 5 м в диаметре, фирма обладает специально утвержденными методиками расчетов, которые позволяют спроектировать специальные компенсаторы по требованию заказчика. В зависимости от требований заказчика компенсаторы проходят обширные тесты. Применяемые для изготовления резинокордных компенсаторов материалы имеют сертификаты с указанными доказательствами их характеристик. Чертежи и фотографии резинокордных компенсаторов фирмы «Ditec Dichtungstecynik gmbh» были использованы при подготовке данного справочника.

Источник: статьи Международного журнала ТПА. Трубопроводная арматура и оборудование. №4 (61) 2012, №5 (62) 2012, №6 (63) 2012, №1 (64) 2013, №2 (65) 2013
