Большинство химических процессов на промышленных предприятиях происходят с выделением большого количества тепла, и процесс утилизации тепла происходит с помощью различного теплообменного оборудования. Утилизация тепловой энергии, в силу замкнутого производственного цикла устроена таким образом, чтобы выделяемое тепло от одного процесса постоянно использовалось в нескольких технологических операциях. Поэтому теплообменное оборудование — важное технологическое звено на химическом или нефтехимическом предприятии.

Компания ООО «Пром Импорт» осуществляет производство различного теплообменного оборудования для любых сред в широком диапазоне рабочих характеристик. Температурный диапазон применения теплообменного оборудования очень широк: от минус 100 °С до плюс 900 °С, давление до 100 бар За годы работы наша организация поставила теплообменное оборудование на различные промышленные объекты, в том числе в судостроительную отрасль с предоставлением классификационных сертификатов.

Поставляемые теплообменники подразделяются на три группы.

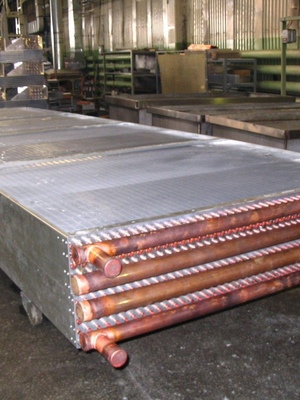

1. Кожухотрубные

Конструкция теплообменника состоит из следующих элементов:

  • Теплообменный трубный блок, который размещен в оболочке и закрепленный на трубной решётке
  • Оболочка, представляющий собой камеру с трубными решётками
  • Штуцера входа/выхода
  • Штуцер отвода дренажа жидкости
  • Разделительные стенки

Чтобы увеличить площадь теплоотдачи используют специальные ребристые трубы. Аппарат при необходимости оборудуется опорами для вертикального или горизонтального расположения.

Принцип действия

Конструкция аппарата не позволяет смешивать используемые среды. Одна жидкость поступает по теплообменным трубам, а вторая жидкость подается в центральную межтрубную часть теплообменника.

Параметр Значение параметра
Рабочее давление До 100 бар
Рабочие температуры -120 °С до +950 °С.
Рабочие среды жидкость, пар, хладагенты.

Производимые кожухотрубные теплообменники существуют нескольких типов: теплообменники со встроенными трубчатыми решетками, с использованием сильфонного компенсатора, с плавающей головкой, с U образной змеевиками и комбинированные.

Кожухотрубчатые теплообменники надежны, долговечны и имеют отличный показатель эксплуатационного срока. Используются при широком диапазоне температур и позволяет работать с агрессивными средами. И самое главное качество таких теплообменников это возможность охлаждать большие объемы жидкости.

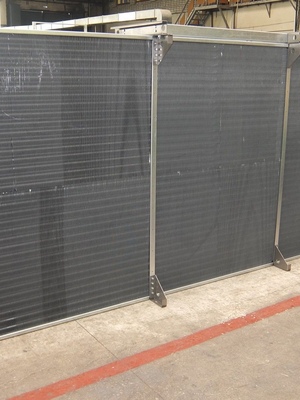

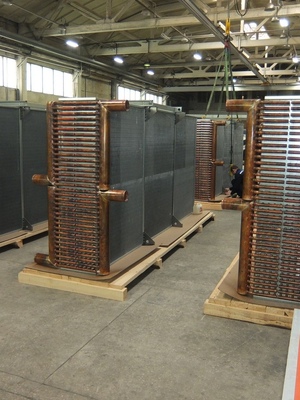

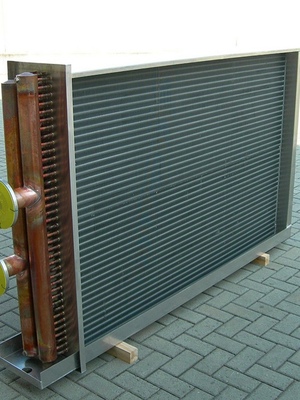

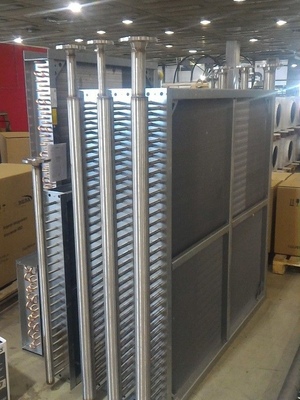

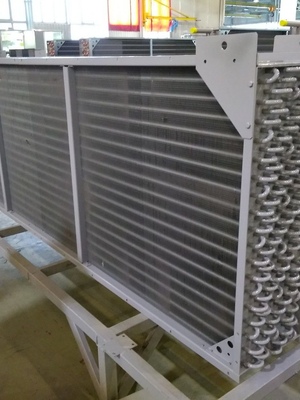

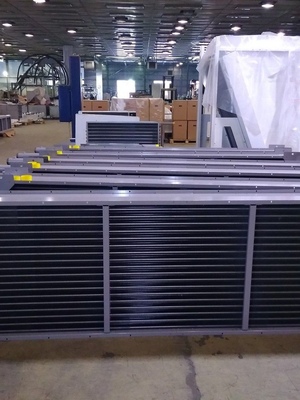

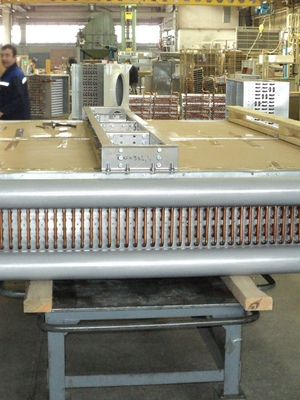

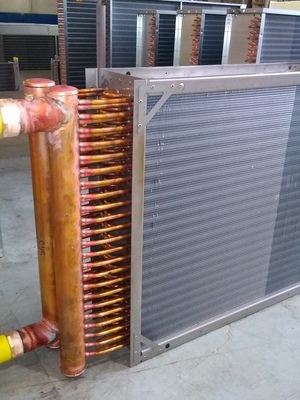

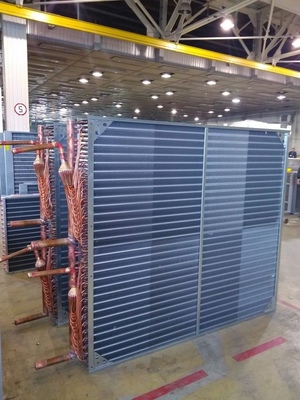

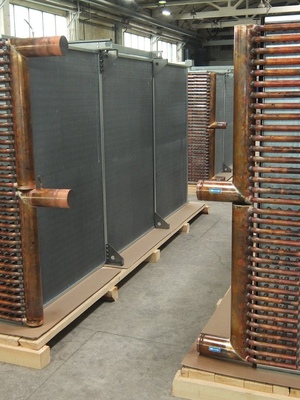

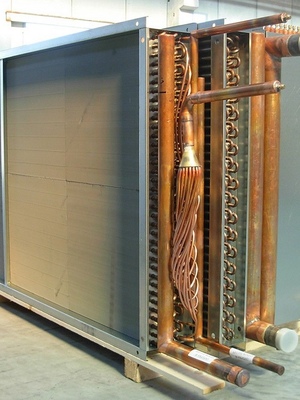

2. Пластинчато-ребристые

Теплообменный блок пластинчато-ребристого аппарата состоит из множества труб, между которыми установлены ламели с оребрением. Теплообменный блок расположен в прочном металлическом корпусе. Аппараты такой конструкции отличаются высокой прочностью и возможностью применения в системах с высоким давлением. К таким типам теплообменникам относятся аппараты воздушного охлаждения, драйкулеры, калориферы, скороморозильные аппараты.

Принцип действия

Охлаждение пластинчато-ребристого теплообменника: воздушное. Воздух нагнетается в теплообменник с помощью вентиляторов. В зависимости от площади охлаждаемой поверхности подбирают такое количество вентиляторов, чтобы охладить горячую жидкость в минимальные сроки. Как правило, теплообменники устанавливаются на улице, чтобы подаваемые воздух был как можно холоднее.

Параметр Значение параметра
Рабочее давление До 25 бар
Рабочие температуры -25 °С до +200 °С.
Рабочие среды жидкость, пар, хладагенты.

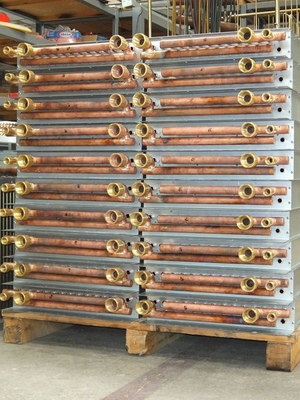

3. Пластинчатые

Пластинчатые теплообменники производятся сварными и разборными. Их конструкция состоит из набора ламелей, в которых выполнены каналы для движения потока жидкости. Пластинчатые устройства отличаются легкостью обслуживания и возможностью модификации путем снятия или добавления пластин;

Параметр Значение параметра
Рабочее давление До 100 бар
Рабочие температуры -200 °С до +900 °С.
Рабочие среды жидкость, пар, хладагенты.

Такие аппараты применяются в пищевой, судовой, строительной промышленности, а также в коммунальном хозяйстве.
