Перекачивающие шестеренные насосы серий В и МХ

Cерии шестеренных (шестеренчатых) насосов «В» и «МХ» являются одними из наиболее массовыми сериями и служат для перекачки любых жидкостей в которых нет твердых включений. Серия «МХ» начиная с 2020 года будет постепенно сниматься с производства. Корпуса данных насосов изготавливаются точным литьем. Во время финишной обработки проводится шлифование внутренней поверхности насоса.

Материалы корпусов: углеродистая сталь, бронза, нержавеющая сталь AISI 316L.

Материал валов: нержавеющая сталь, инконель, хастеллой.

Подшипники для этого насоса выполняются из графита, карбида кремния, тефлона. Используемые уплотнения: сальниковая набивка, одинарное и двойное торцевое, «cпина к спине», тандемное, магнитная муфта. Присоединения насоса: фланцевые, «под приварку», резьбовые NPT/BSP/ASA/DIN.

Технические характеристики

Производительность:	от 0,5 до 80000 л/час
Максимальное давление:	15 бар
Температурный диапазон:	от -40 °С до +300 °С (по запросу)
Диапазон по вязкости:	от 1 до 200000 мПа*с

Опционально: насосы производятся с внутренним и внешним предохранительным клапаном, конструкция насосов изготавливается в том числе для зоны ATEX.

Насосы комплектуются электродвигателями и мотор-редукторами под частотное регулирование и взрывозащищенного исполнения фирм: SEW-EURODEIVE Gmbh, SIEMENS, Getriebebau NORD Gmbh, СEMP srl применяемые при температуре окружающей среды от +50 °С до 0 °С.

Основные отрасли применения

Перекачивающие шестеренные насосы Pompe Cucchi серий В и МХ применяются при производстве светлых и темных нефтепродуктов, смол, лаков, масел, мелассы, бытовой химии смазок, нефти и т д.

Срок производства насосов: 4-5 рабочих недель

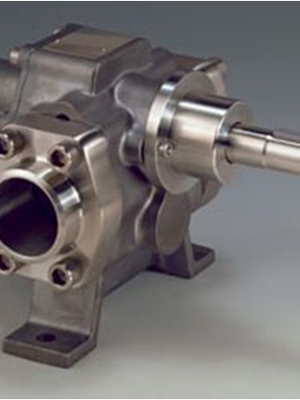

Технические характеристики по типам насосов серии MX

Tип	Производительность [см3/об.]	Присоединение	Обороты	Мощность двигателя		Вес [кг]
				5 бар	10 бар
МХ 5	5	G ¾’’	1.450	0.19	0.24	3
МХ10	10	G ¾’’	1.450	0.24	0.33	3.3
МХ15	15	G ¾’’	1.450	0.30	0.42	3.8
МХ25	25	G ¾’’	1.450	0.42	0.6	7.8
МХ40	40	G 1 ½’’	1.450	0.7	1.1	8.3
МХ50	50	G 1 ½’’	1.450	0.9	1.3	12.2
МХ70	70	G 1 ½’’	1.450	1.15	1,7	21.2
МХ100	100	G 2”	1.450	1.9	2.7	24
МХ150	150	G 2”	1.450	2.6	4,0	26

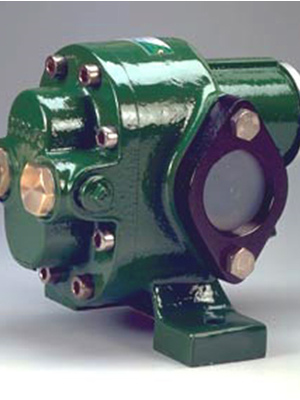

Технические характеристики по типам насосов серии B

Tип	Производительность [см3/об.]	Присоединение	Обороты	Мощность двигателя			Подача [л/ч]	Вес [кг]
				5 бар	10 бар	15 бар
В 5	1,9	½’’	1.450	0.11	0.15	0.18	6	2.9
В 10	2.6	½’’	1.450	0.13	0.21	0.28	12,5	3.22
В 15	7.8	¾’’	1.450	0.26	0.39	0.52	18,5	3,60
В 25	10.4	¾’’	1.450	0.34	0.54	0.73	25	3.9
В 40	17.3	1’’	1.450	0.46	0.75	1.03	43	7.00
В 50	29.8	1 ½’’	1.450	0.90	1.30	1.69	55	9.8
В 70	48.9	1 ½’’	1.450	1.35	2.25	3.12	77	10.2
В 100	78	2’’	1.450	2.05	3.05	4.04	114	17.7
В 150	97.8	2’’	1.450	2.18	-	-	166	20.4
В 200	150	2 ½’’	1.450	2.60	5.20	7.60	215	27.3
В 250	208	2 ½’’	1.450	3.90	7.70	11.50	265	33.0
В 300	276	2 ½’’	1.450	5.00	10.00	15.10	320	35
В 350	555	2 ½’’	1450	7.90	12.70	-	371	36.5
В 400	740	2 ½’’	1450	8.80	15.70	-	418	38
В 450	890	3’’	1450	10.0	16.0	-	472	45
В 500	1050	3’’	1450	11.0	18.5	-	525	48
В 550	1280	3’’	1450	12.6	20.5	-	570	51
В 600	1400	3’’	1450	13.8	25.0	-	625	55
