Шестеренные насосы серии cinox/therminox
Шестеренные насосы cinox/therminox применяют в химической промышленности для перекачки органических и неорганических кислот, щелочей, легколетучих, зловонных, ядовитых веществ и других технологических жидкостей. Для изготовления корпусов и внутренних деталей применяют нержавеющие стали, титан, хастеллой и другие стойкие к агрессивным средам материалы. Для легковоспламеняющихся жидкостей используют модели с магнитной муфтой для предотвращения утечек. Для насосов применим стандарт API 610.
Описание и технические характеристики
Материал корпусов насосов cinox/therminox: нержавеющие хромоникелевые молибденовые стали: AISI 316S (российский аналог 03Х17Н14М3), AISI 316L (российский аналог 03Х17Н13М2Т) и AISI 321 (российский аналог 08X18H12T). По запросу для увеличения NPSH изготавливают расширенное входное отверстие.
Насосы серии cinox — необогреваемые, серия насосов therminox имеет внутреннюю систему каналов т.н «рубашку», внутри которых циркулирует теплоноситель или хладогент. Такой насос используется при перекачки требовательных к температурным диапазонам жидкостей. Как опция, внутренняя поверхность насоса полируется до двенадцатого класса, т.е до зеркального блеска. Это помогает предотвратить налипание адгезионных сред на корпус насоса.
Материал ведущего и ведомого валов: нержавеющие стали, сплавы: Hastelloy С 276 и другие аллойные сплавы. По запросу компания MAAG может изготовить насосы с валами с косозубыми шестернями, которые позволяют снизить уровень шума на 5-10%.
Типы уплотнений насосов: сальниковое, одинарное механическое, двойное механическое. В комплекте с двойным торцевым уплотнением всегда поставляется система обвязки, бачок для промывочной жидкости, стойка. Планы промывки: 52, 53, 53А и другие. Реже чем в Европе применяется магнитная муфта с одинарным и двойной оболочками для исключения утечек. Большое количество типов торцевых уплотнений проходят по стандарту АPI 682.
| Давление нагнетания: | от вакуума до 100 бар |
| Перепад давления: | до 100 бар |
| Размер насоса: | 28/28 – 140/140 |
| Производительность: | 2,5-265 л/мин |
| Температура: | от -30 до 180 °C (выше – по запросу) |
| Вязкость: | от 10 000 до 4 млн. мПа с |

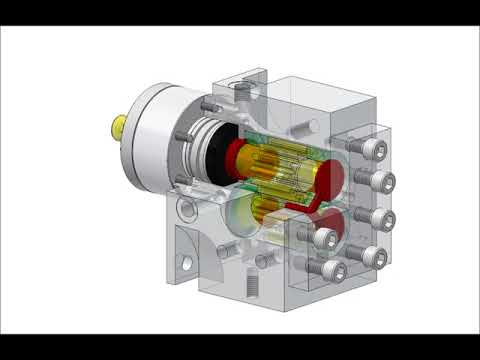

Принцип работы насоса cinox/therminox, видео
Поставка шестеренных насосов cinox/therminox от «Пром Импорт»
Срок изготовления насосов зависит от размера насоса составляет 8-9 рабочих недель или выше.
Для проектных организаций наша компания предоставляет чертежи выполненные в программе AutoCAD.
Насосы этой серии комплектуются электродвигателями и мотор-редукторами взрывозащищенного исполнения фирм: SEW-EURODEIVE Gmbh, SIEMENS, Getriebebau NORD Gmbh, ABB Oy Motors применяемые при температуре окружающей среды от +50 °С до -30 °С, а также другими комплектующими вз
Завод МAAG выпускает насосы специального АТЕХ исполнения. Для насосов этой подсерии есть отдельная инструкция по эксплуатации и выдаётся АТЕХ сертификат. Насосы cinox/therminox успешно используются на таких предприятиях как: АО «КуйбышевАзот», «Проктер энд Гэмбл, РУП «Белшина», ЛДПС «Ярославль» (объект ПАО «Транснефть»), АО«РМ-Нанотех», ООО «Метадинеа», предприятиях холдинга «CИБУР»,ООО «АВК-хим», АО «Фосфорос», ООО «Башкирская содовая компания», ФГУП «ВНИИСВ» и многих других.
