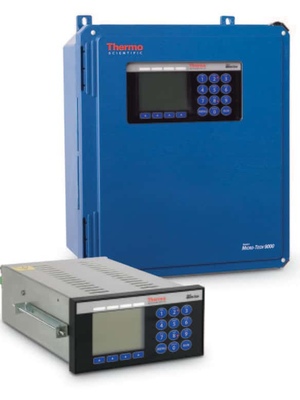

Весовой контроллер Micro Tech 9101
Цифровой весовой контроллер пятого поколения для ленточных конвейеров представляет собой прибор в прочном пластиковом корпусе с уровнем защиты IP66, который обеспечивает 100% защиту от дождя, брызг или прямых струй воды. Благодаря этому контроллер Micro-Tech 9101 широко применяется в производстве электронных автомобильных весов, промышленного весового оборудования и весоизмерительных систем для бункеров, цистерн, танков.
Контроллер достаточно гибко адаптируется под конкретный процесс взвешивания и делает его более эффективным, быстрым.
Описание и характеристики:
- Cовременный ЖК-дисплей с четырехлинейной индикацией
- Cамодиагностика. Цифровой сигнал тревоги.
- Встроенный USB -интерфейс для выгрузки информации.
- Многоязычный интерфейс
- Улучшенные возможности связи
- Аудио дорожка
- Автоматическая калибровка нуля и диапазона
- Автоматическое отслеживание нуля
- Сигнализация тревоги
- Возможна щитовое исполнение контроллера
Весовой контроллер Micro-Tech 9101 получает информацию в виде цифровых сигналов от различных весов, датчиков скорости о скорости потока материала, количестве материала прошедшего через весовые системы. Функции прибора включают в себя простое взвешивание, счетный режим, суммирование и диагностику системы, а сам прибор может выполнять роль источника энергии. В комбинации с ленточным конвейером и датчиком скорости контроллер Micro -Tech 9101 может точно контролировать производительность, а также процесс загрузки продукта и резервы для эффективного и результативного управления процессом.
Технические характеристики Micro Tech 9101 ленточного конвейера
| Основные данные | |
|---|---|
| Материал | Щитовое исполнение: усиленный стекловолоконный корпус, NEMA 4X, IP 66, антигрязевой и водонепроницаемый Панельное исполнение: корпус из хромированной стали, IP 65, DIN 43700 |
| Размеры | Щитовое исполнение: 432 мм*360 мм*167 мм Панельное исполнение: 308 мм*102 мм*202 мм |
| Вес | Щитовое исполнение: 9 кг Панельное исполнение: 2,5 кг |
| HMI или приборная панель | 77мм*58 мм монитор с жидкокристаллическим индикатором, с подсветкой, исполнение с точечной матрицей, указание веса и единицы массы, нулевой и передвижной курсор, сообщения об ошибках в текстовом формате на английском, немецком, испанском и итальянском языках |
| Рабочие пределы эксплуатации/хранения | |
|---|---|
| Температура хранения | -30°С до +70°С |
| Температура эксплуатации | -20°С до +60°С |
| Пределы работы | Относительная влажность 80%, максимальная температура +31°С, при 50% максимальная температура +40°С. Максимальная высота над уровнем моря: 2000 м Цифровой весовой терминал щитового исполнения используется для уличного исполнения |
| Электрические данные | |
|---|---|
| Напряжение | Щитовое исполнение: 100-240 V (ток переменный) Панельное исполнение: 24 V (ток постоянный) |
| Частота | Щитовое исполнение: 50-60 Гц Панельное исполнение: 24 V (ток постоянный\переменный) |
| Потребляемая мощность | 50 ВА |
| Блок питания модуля | 5 В (постоянный ток), 90 мА (минимальный импеданс 58 Ом) |
| Тензодатчик | 2 входных цепи тензодатчика (2 на каждый датчик), количество может быть увеличено до 6 (350 Ом), установленных в параллель. Длина кабеля 61 м без сенсора, 914 м с сенсором. Чувствительный от 0,5 мВ до 3,5 мВ. Входной импеданс: 1МОм, максимальный используемый сигнал: 114% от 3 мВ; внешний А/D cчетчик: 3 мВ: 6,440 000 один открытый коллектор для суммы импульсов |
| Выходы | Один открытый коллектор для импульсного сигнала или тревоги |
| Коммуникационные данные | |
|---|---|
| Интерфейс COM1 | RS-232C, RS-485, 2 или 4 многоточечный провод |
| Протокол связи | Profibus DP |
| Ethernet | Ethernet/IP и Modbus/TCP |
| Встроенный USB порт | Конфигурация и хранение |
| Расширенные опции | Опционально 4-2 0мА, доступен одно/канала Реле выходной панели (4 выхода), Opto-22 (4 выхода), DC входа (3 входа), Opto-22 (3 входа), Цифровой вход/выход на панели (8 входов/выходов) Аналоговый вход/выход на панели (2 входов/выходов) Панель Profibus или стандартный Comms панель |
| Сертификаты | |
|---|---|
| Одобрение | Национальный канадский стандарт сCSA. Европейский СЕ |
| В процессе одобрения | АТЕХ, ГОСТ, Tick Mark,SIL-2 |
